HƯỚNG DẪN CÀI ĐẶT PHẦN MỀM CONFIG600 ĐỂ CẤU HÌNH FLOW COMPUTER EMERSON FLOBOSS 600 / 6000
Config600 là phần mềm cấu hình chính hãng của Emerson Process Management, dùng để:
- Cấu hình Flow Computer FloBoss 600 / FloBoss 6000
- Thiết lập đo lưu lượng khí & chất lỏng
- Cấu hình giao thức Modbus RTU / TCP
- Mapping dữ liệu SCADA – DCS – PLC
- Hiệu chuẩn & commissioning hệ thống đo lưu lượng
Bài viết hướng dẫn từng bước chi tiết cách cài đặt phần mềm Config600 từ file cài đặt cho kỹ sư đo lường – tự động hóa – dầu khí – gas.
I. CHUẨN BỊ TRƯỚC KHI CÀI ĐẶT
1. Cấu hình máy tính đề nghị
- OS: Windows 7 / 10 / 11 (64-bit)
- RAM: ≥ 4GB (khuyến nghị 8GB)
- Ổ cứng trống: ≥ 5GB
- Quyền: Administrator
2. Bộ cài phần mềm
File cài:
Config600_3.22.0.exe
Dung lượng ~48MB
3. Thiết bị kết nối
- Cáp USB / RS232 / Ethernet (tùy model FloBoss)
- Driver USB-to-Serial (nếu dùng RS232)
II. TIẾN HÀNH CÀI ĐẶT CONFIG600
BƯỚC 1: CHẠY FILE CÀI
Click chuột phải → Run as administrator

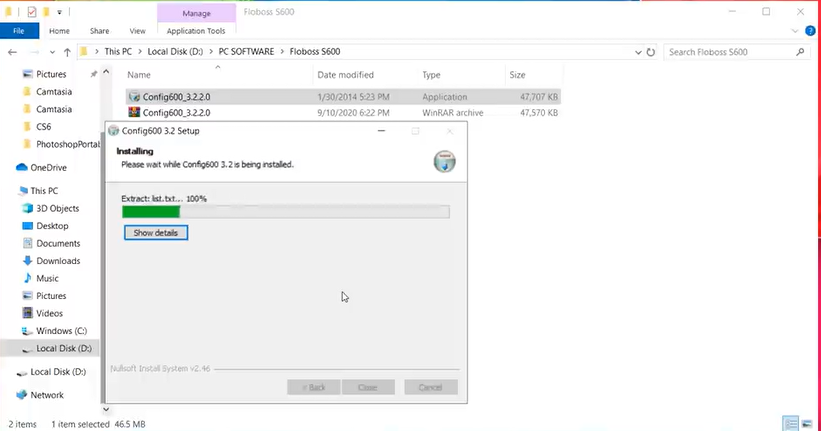

BƯỚC 2: GIẢI NÉN & CÀI ĐẶT TỰ ĐỘNG
Trình cài đặt sẽ:
- Giải nén file
- Cài đặt driver
- Thiết lập thư viện hệ thống
Chờ quá trình chạy 100%
BƯỚC 3: CÀI DRIVER THIẾT BỊ
Nếu Windows hỏi:
Install device software?
Publisher: Emerson Process Management
👉 Chọn Install

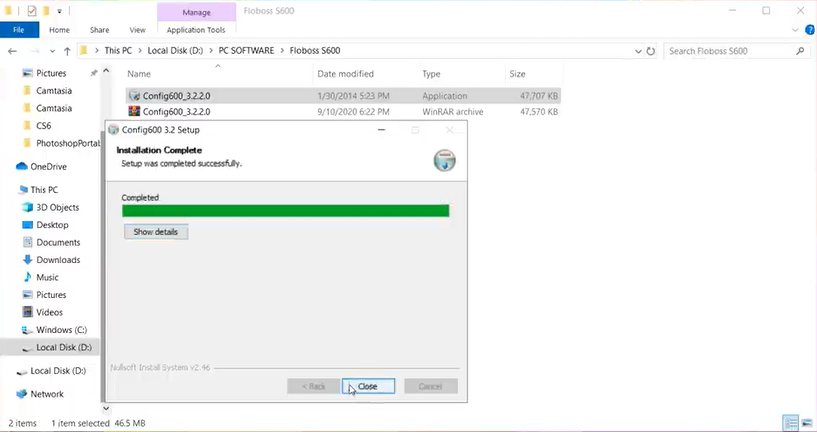

BƯỚC 4: HOÀN TẤT CÀI ĐẶT
Nhấn Finish
Khởi động lại máy (khuyến nghị)

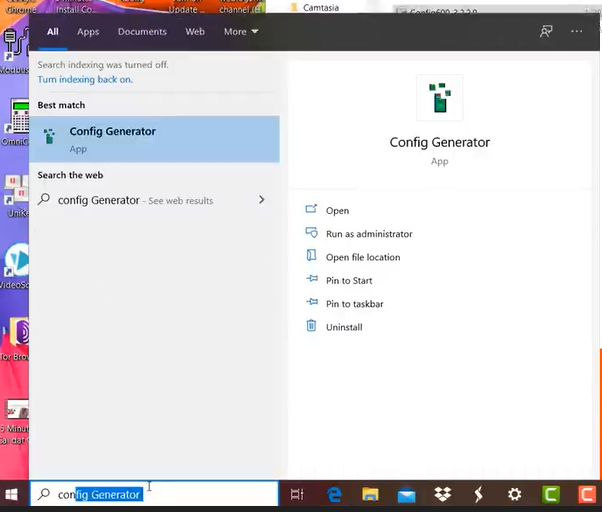

III. MỞ PHẦN MỀM CONFIG GENERATOR
Sau khi cài xong:
Vào Start → tìm:
Config Generator
→ Chạy Run as administrator
IV. TẠO PROJECT CẤU HÌNH FLOW COMPUTER

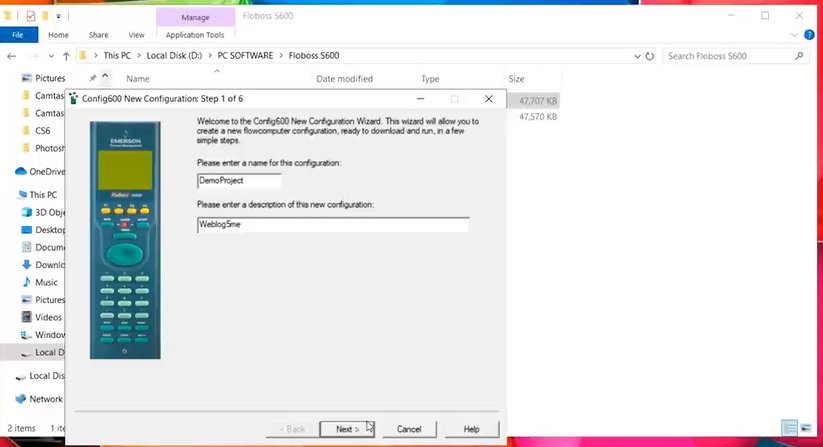

BƯỚC 1: TẠO PROJECT MỚI
- Chọn New Configuration
- Nhập:
- Project Name: DemoProject
- Description: Website Demo
→ Next

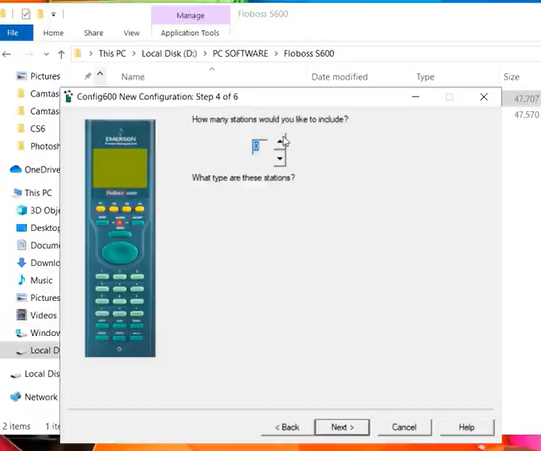

BƯỚC 2: CHỌN SỐ TRẠM ĐO (STATION)
Chọn:
- How many stations would you like to include?
- Ví dụ: 2 stations

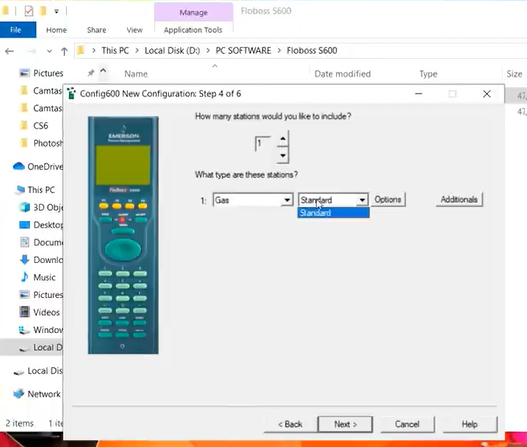

BƯỚC 3: CHỌN LOẠI TRẠM
Ví dụ:
- Gas Coriolis
- Gas Orifice
- Liquid Turbine
- Ultrasonic Flow
BƯỚC 4: CẤU HÌNH MODULE ĐO
Chọn:
- Pressure
- Temperature
- Density
- Flow switching
- Sampling

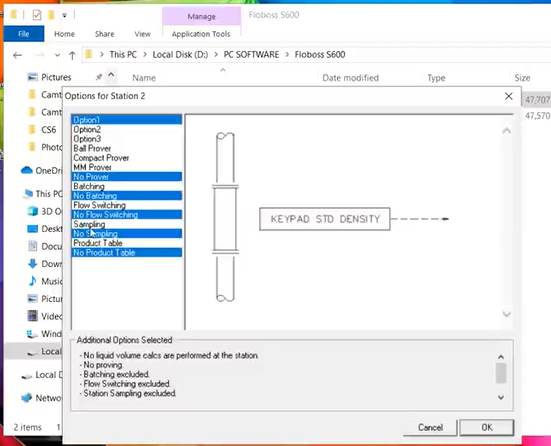

BƯỚC 5: CẤU HÌNH TÙY CHỌN
Chọn các module:
- Flow switching
- Sampling
- Prove
- Batching
- Product table
V. KÍCH HOẠT PHẦN MỀM (ACTIVATION)

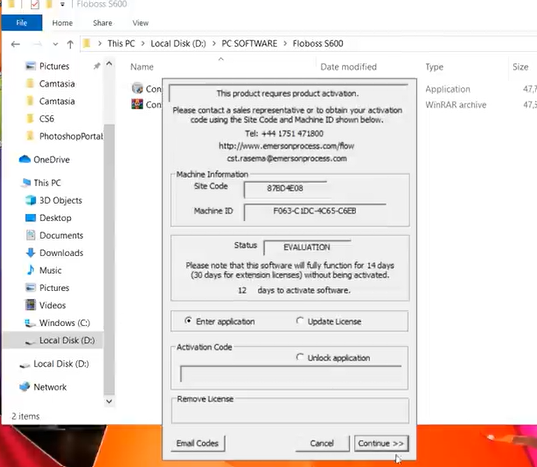

BƯỚC 1: MỞ CỬA SỔ KÍCH HOẠT
Khi mở Config600:
Hệ thống sẽ báo:
This product requires product activation
BƯỚC 2: LẤY MACHINE ID & SITE CODE
Copy:
- Machine ID
- Site Code
Gửi cho Emerson / đại lý chính hãng để cấp license.
BƯỚC 3: NHẬP ACTIVATION CODE
Nhập mã → Unlock application → Continue
⚠️ Chế độ Trial:
- Chạy đầy đủ 14 ngày
- Hết hạn → không cấu hình & download được
VI. CẤU HÌNH GIAO DIỆN & MAPPING DATA
1. Display Editor
Dùng để:
- Cấu hình menu hiển thị trên màn hình FloBoss
- Thiết lập:
- Flow rates
- Totals
- Alarms
- Calculations

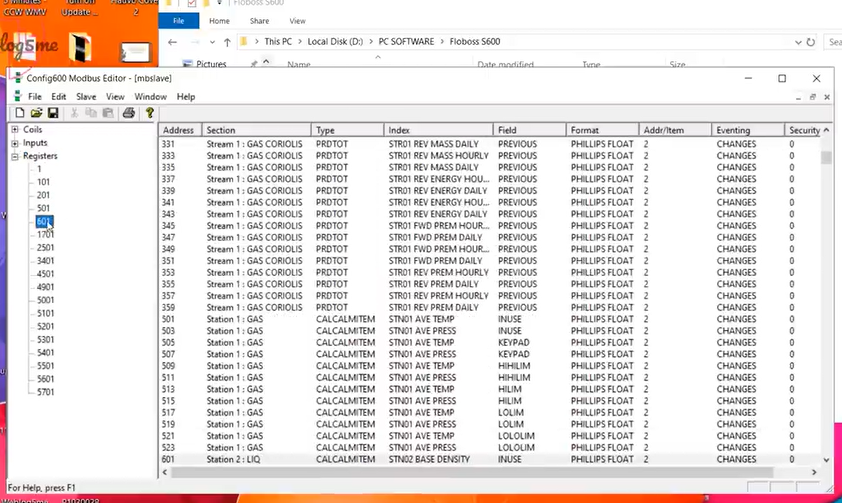

2. Modbus Editor
Dùng để:
- Mapping thanh ghi:
- Flow
- Pressure
- Temperature
- Density
- Kết nối SCADA / PLC / DCS

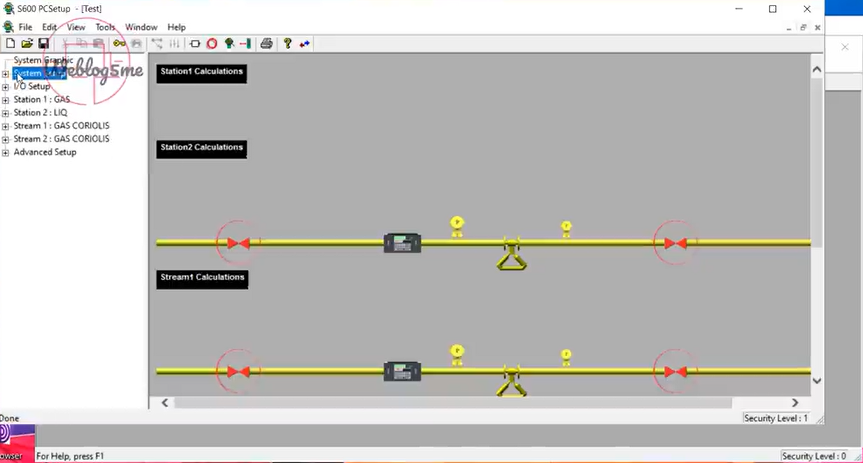

3. S600 PC Setup
Dùng để:
- Cấu hình pipeline
- Tạo sơ đồ đo lưu lượng
- Thiết lập station calculations
VII. ỨNG DỤNG THỰC TẾ
Config600 được sử dụng trong:
- Trạm đo khí thiên nhiên
- Trạm đo LPG – CNG
- Nhà máy lọc dầu
- Nhà máy hóa dầu
- Trạm custody transfer
- Đo khí xuất – nhập khẩu
VIII. LƯU Ý QUAN TRỌNG KHI CÀI ĐẶT
1. Luôn chạy quyền Administrator
→ Tránh lỗi driver & OPC
2. Tắt antivirus khi cài
Một số file DLL có thể bị block.
3. Cài đúng version tương thích FloBoss
| FloBoss | Version đề nghị |
|---|---|
| FloBoss 600 | Config600 3.22 |
| FloBoss 6000 | Config600 3.22+ |
IX. TỔNG KẾT QUY TRÌNH
1️⃣ Chạy Config600 Setup
2️⃣ Cài driver
3️⃣ Restart PC
4️⃣ Mở Config Generator
5️⃣ Tạo project
6️⃣ Active license
7️⃣ Mapping data & download
X. KẾT LUẬN
Config600 là phần mềm bắt buộc cho kỹ sư đo lường – tự động hóa – dầu khí, giúp:
✅ Cấu hình Flow Computer nhanh
✅ Mapping dữ liệu chính xác
✅ Commissioning hệ thống an toàn
✅ Chuẩn hóa đo lường custody transfer
