HƯỚNG DẪN CÀI ĐẶT PHẦN MỀM SoMachine V4.3 SCHNEIDER ELECTRIC CHO LẬP TRÌNH PLC & HMI
SoMachine V4.3 là phần mềm lập trình tích hợp của Schneider Electric, dùng để:
- Lập trình PLC dòng Modicon M221, M241, M251, M262
- Thiết kế & cấu hình HMI Magelis
- Cấu hình I/O, truyền thông Ethernet, Modbus, CANopen
- Commissioning, debug & bảo trì hệ thống điều khiển
Bài viết hướng dẫn từng bước chi tiết cách cài đặt SoMachine V4.3 từ file ISO cho kỹ sư tự động hóa.
I. CHUẨN BỊ TRƯỚC KHI CÀI ĐẶT
1. Cấu hình máy tính đề nghị
- OS: Windows 10 / Windows 11 64-bit
- RAM: ≥ 8GB (khuyến nghị 16GB)
- Ổ cứng trống: ≥ 20GB
- Quyền: Administrator

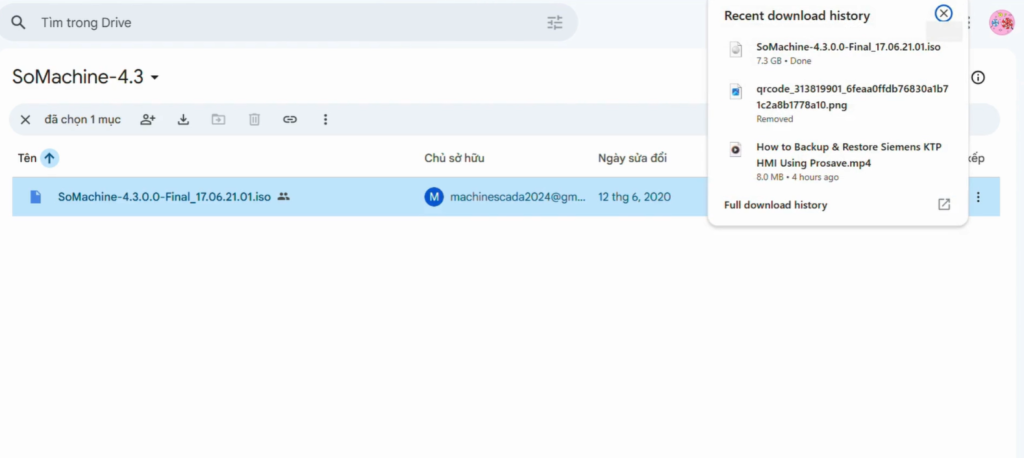

2. Bộ cài SoMachine V4.3
- File ISO:
SoMachine-4.3.0.0-Final_17.06.21.01.iso
Dung lượng ~7.3GB
3. Phần mềm hỗ trợ
- WinRAR / 7-Zip (giải nén ISO)
- Hoặc Mount trực tiếp ISO bằng Windows
II. GIẢI NÉN FILE CÀI ĐẶT

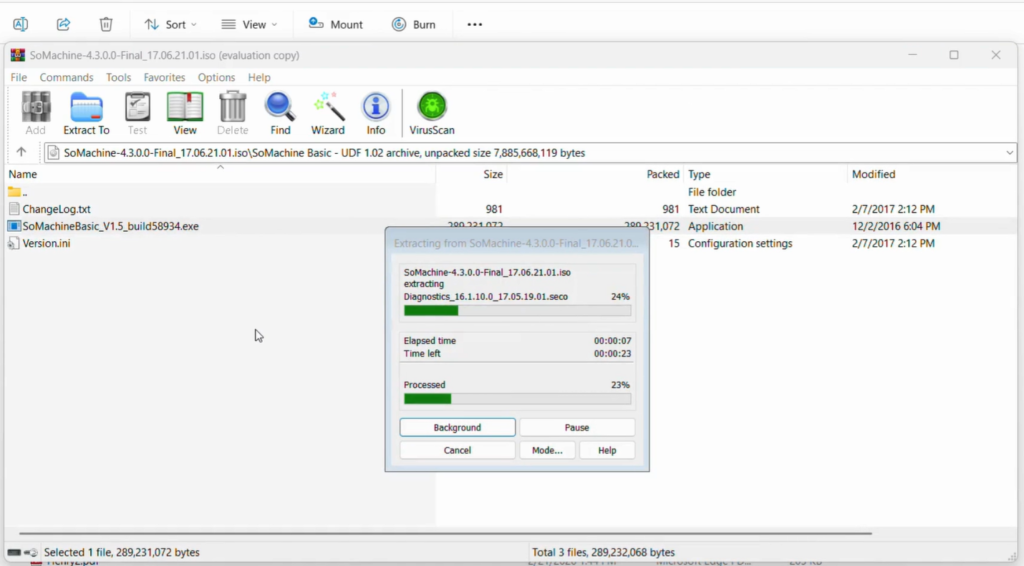

BƯỚC 1: GIẢI NÉN ISO
Click chuột phải → Extract to…
Hoặc:
Mount → mở ổ đĩa ảo → copy dữ liệu ra thư mục cài

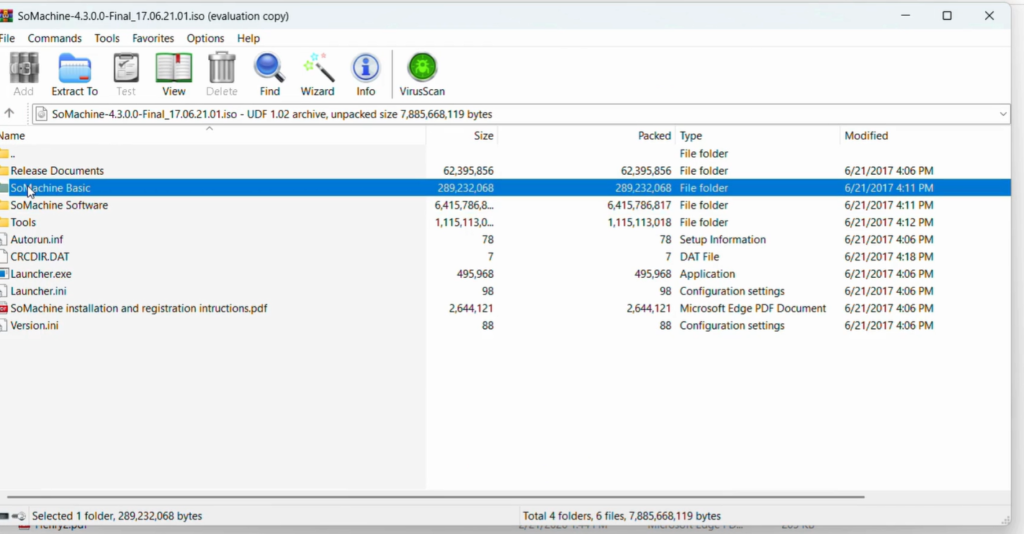

BƯỚC 2: CẤU TRÚC FILE
Sau khi giải nén, thư mục sẽ gồm:
- Release Documents
- SoMachine Basic
- SoMachine Software
- Tools
- Launcher.exe
III. TIẾN HÀNH CÀI ĐẶT SoMachine BASIC
Đây là môi trường chính để lập trình PLC + HMI Schneider
BƯỚC 1: MỞ FILE CÀI
Vào:
SoMachine Basic → SoMachineBasic_V1.5_build58934.exe
Chạy Run as Administrator

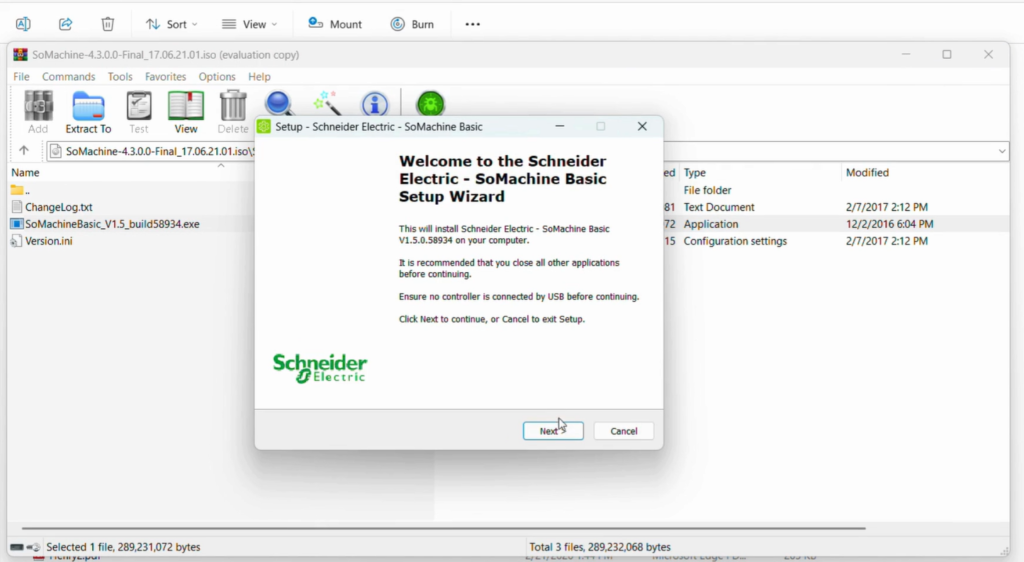

BƯỚC 2: KHỞI ĐỘNG TRÌNH CÀI
Chọn:
Next → Next → Install

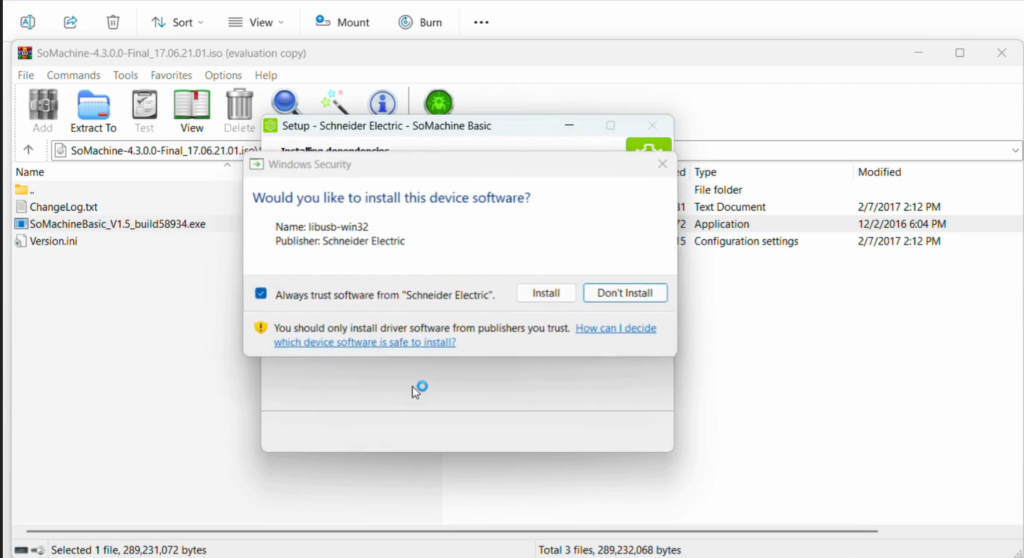

BƯỚC 3: CÀI DRIVER THIẾT BỊ
Windows sẽ hiện:
Would you like to install this device software?
Publisher: Schneider Electric
👉 Chọn:
Always trust → Install
BƯỚC 4: CÀI ĐẶT CÁC THÀNH PHẦN PHỤ TRỢ
Hệ thống sẽ tự động cài:
- NetManage Server
- USB Driver PLC
- Ethernet Driver
- OPC Services
- Fieldbus Drivers
⏳ Thời gian: 5–15 phút

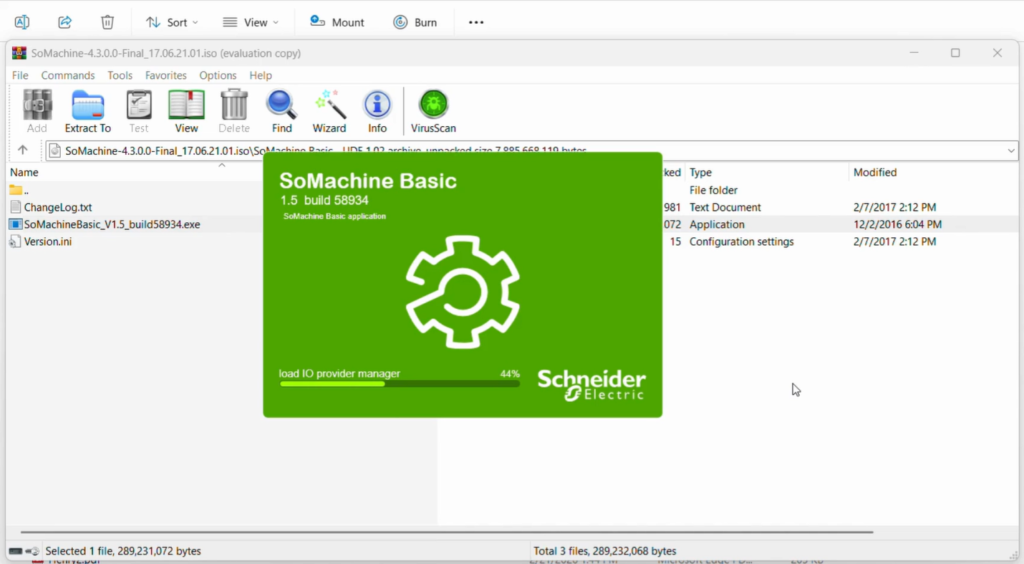

IV. HOÀN TẤT CÀI ĐẶT & KHỞI ĐỘNG
Sau khi cài xong:
- Restart máy (nên thực hiện)
- Mở SoMachine Basic

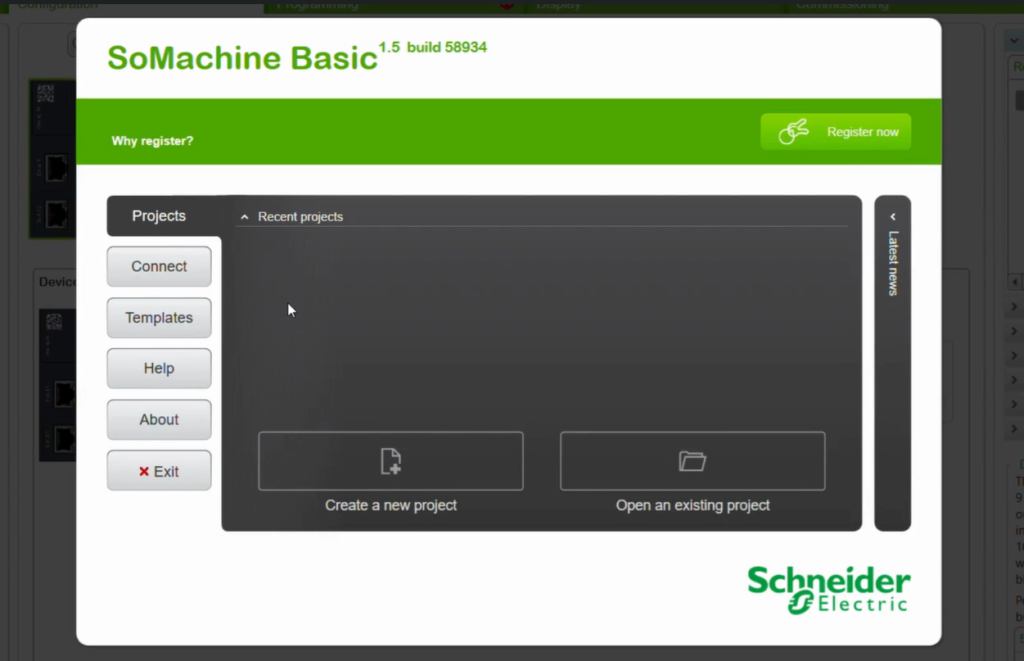

Giao diện chính gồm:
- Create new project
- Open existing project
- Connect
- Templates
- Help
V. TẠO PROJECT PLC – HMI ĐẦU TIÊN
BƯỚC 1: CREATE NEW PROJECT
Chọn:
Create new project
BƯỚC 2: CHỌN DÒNG PLC
Ví dụ:
- M221 Logic Controllers
- M241 / M251 / M262

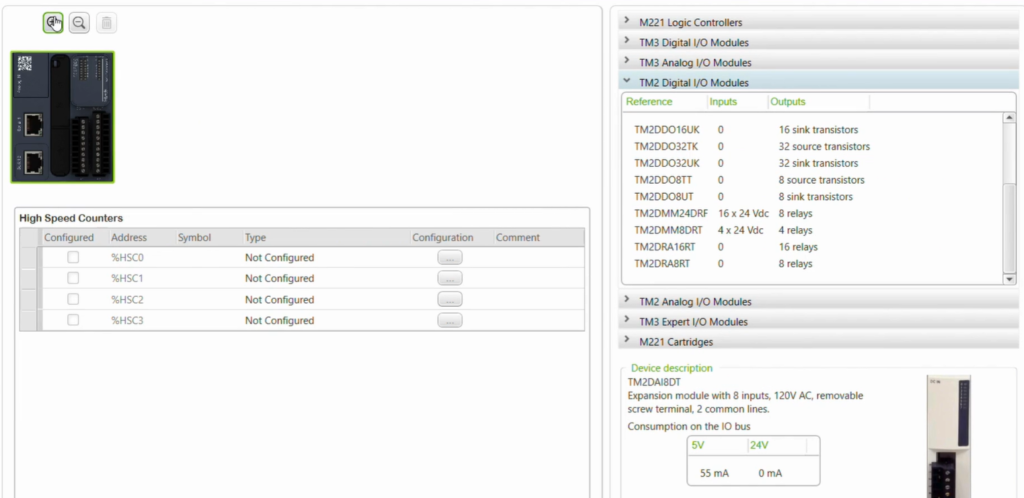

BƯỚC 3: CẤU HÌNH MODULE I/O
Thêm:
- TM2 Digital I/O
- TM3 Analog I/O
- TM3 Expert Modules
BƯỚC 4: CẤU HÌNH HSC – COUNTER – COMMUNICATION
- High Speed Counter (HSC)
- Ethernet IP
- Modbus TCP / RTU
- CANopen
VI. ỨNG DỤNG SoMachine TRONG THỰC TẾ
SoMachine được dùng cho:
- Lập trình PLC Schneider dòng Machine Automation
- Điều khiển băng tải – đóng gói – dán nhãn
- Máy CNC mini – máy cắt – máy đóng chai
- Điều khiển servo – step – inverter
- Kết nối HMI Magelis – SCADA
VII. NHỮNG LƯU Ý QUAN TRỌNG KHI CÀI ĐẶT
1. Luôn chạy quyền Administrator
→ Tránh lỗi thiếu driver
→ Tránh lỗi OPC – USB
2. Tắt Antivirus khi cài
Một số file driver có thể bị chặn.
3. Không cắm PLC khi đang cài
→ Tránh xung đột driver.
4. Backup bộ cài
→ Tránh phải tải lại file ISO dung lượng lớn.
VIII. LỖI THƯỜNG GẶP & CÁCH KHẮC PHỤC
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| Không nhận PLC | Thiếu driver USB | Cài lại SoMachine Basic |
| Không scan PLC | Firewall chặn | Tắt firewall |
| Không compile | Thiếu .NET | Cài .NET Framework |
| Không download | IP sai | Kiểm tra subnet |
IX. TỔNG KẾT QUY TRÌNH CÀI ĐẶT
1️⃣ Download ISO SoMachine
2️⃣ Extract / Mount ISO
3️⃣ Chạy SoMachineBasic.exe
4️⃣ Install driver
5️⃣ Restart máy
6️⃣ Mở SoMachine → tạo project
X. KẾT LUẬN
SoMachine V4.3 là bộ công cụ tiêu chuẩn để lập trình PLC & HMI Schneider, giúp:
✅ Lập trình nhanh
✅ Debug mạnh
✅ Tích hợp HMI – PLC đồng bộ
✅ Triển khai dự án máy móc hiệu quả
