Tổng quan hệ điều khiển thủy lực trên máy uốn CNC (CNC Bending Machine)
Máy uốn CNC hiện đại sử dụng hệ thống thủy lực điều khiển chính xác để tạo lực ép lớn và điều khiển chuyển động của trục uốn. Dựa trên bản vẽ điều khiển đã phân tích cùng với các thiết bị thực tế lắp đặt trên máy, hệ thống này sử dụng cấu trúc servo pump + proportional / servo valve + cảm biến phản hồi để đảm bảo độ chính xác cao trong quá trình uốn.
Hệ thống thủy lực không chỉ tạo lực mà còn tham gia vào vòng điều khiển kín (closed loop control) giữa CNC – van điều khiển – cảm biến áp suất – xy lanh thủy lực.

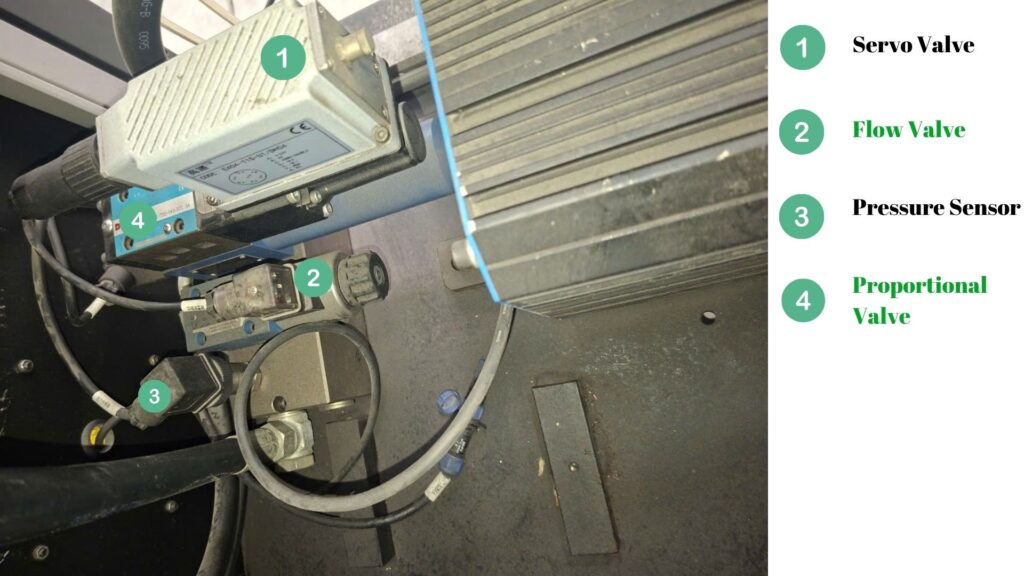

Cấu trúc tổng thể của hệ thủy lực máy uốn CNC
Một hệ thủy lực điển hình của máy uốn CNC bao gồm các thành phần chính:
- Servo motor dẫn động bơm thủy lực
- Hydraulic pump (bơm dầu)
- Proportional / Servo valve
- Directional control valve
- Pressure sensor
- Flow control valve
- Hydraulic cylinder
- Oil cooling system
Các thành phần này kết hợp tạo thành hệ điều khiển áp suất và lưu lượng dầu chính xác, giúp máy uốn đạt được:
- lực ép ổn định
- chuyển động mượt
- độ lặp lại vị trí cao
Servo Valve và Proportional Valve trong hệ uốn CNC
Một trong những thiết bị quan trọng nhất trong hệ thủy lực là van điều khiển tỷ lệ (Proportional valve) hoặc Servo valve.
Trong hệ thống thực tế trên máy có sử dụng van tỷ lệ điều khiển lưu lượng và hướng dầu.

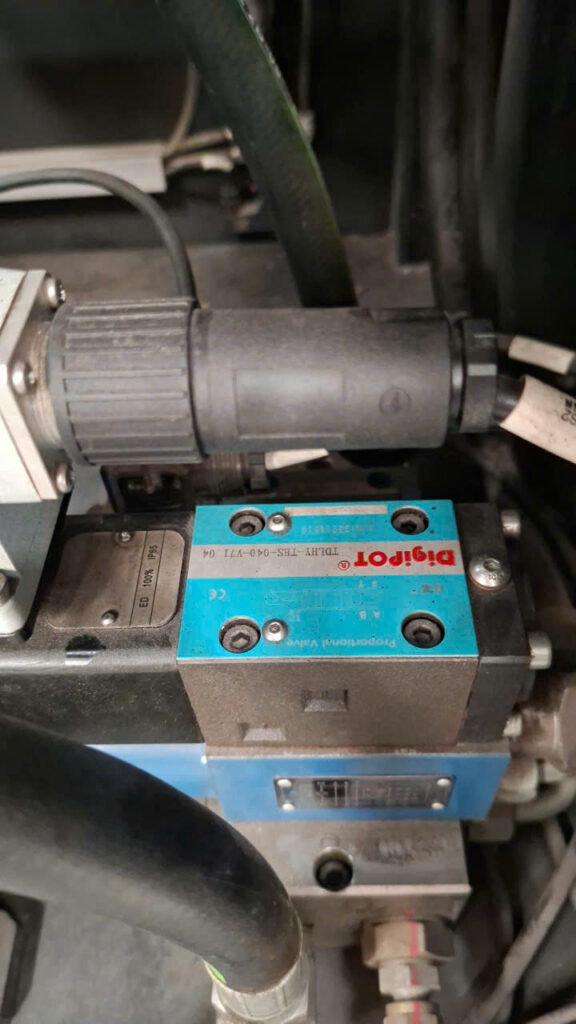

Ví dụ van điều khiển tỷ lệ:
Van này nhận tín hiệu analog từ bộ điều khiển CNC hoặc PLC, thường là:
- ±10V
- 4–20mA
Sau đó điều chỉnh độ mở spool của valve, từ đó thay đổi:
- lưu lượng dầu
- tốc độ chuyển động xy lanh
Trong máy uốn CNC, van tỷ lệ giúp:
- điều khiển tốc độ đi xuống của dầm uốn
- kiểm soát lực ép trong quá trình uốn
- thực hiện các giai đoạn chuyển động khác nhau
Van điều khiển hướng dầu (Directional Control Valve)
Ngoài van tỷ lệ, hệ thống còn sử dụng van điều khiển hướng dòng dầu.

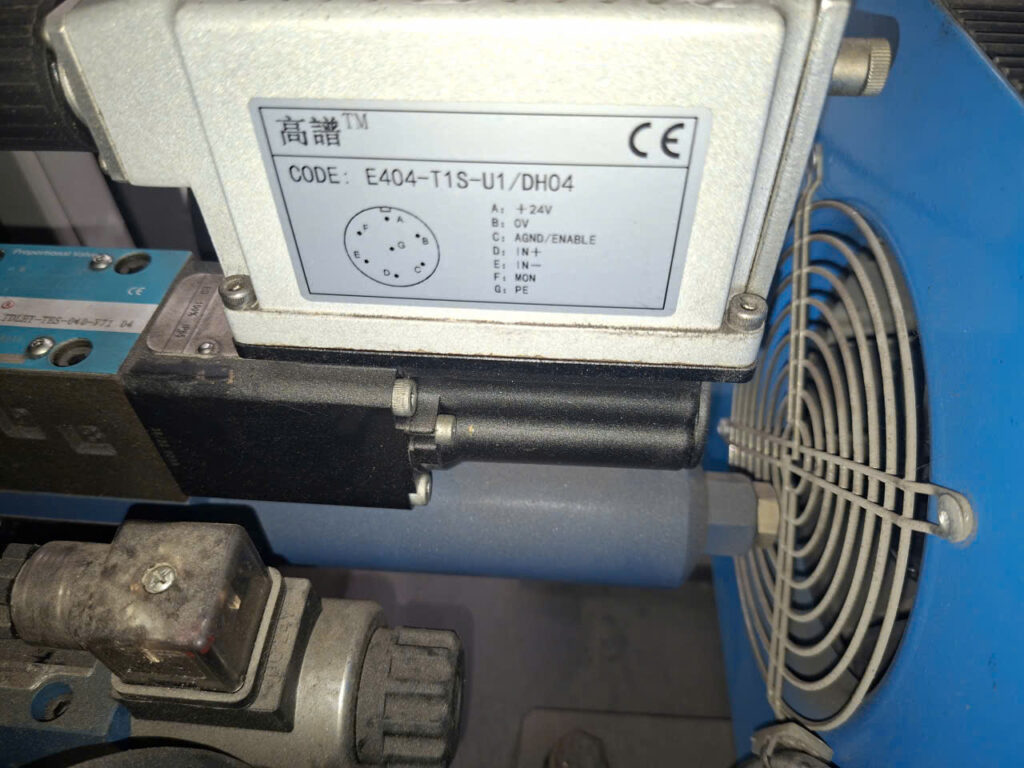

Ví dụ một van điều khiển hướng trong hệ thống:
Van này có nhiệm vụ:
- điều khiển xy lanh đi lên
- điều khiển xy lanh đi xuống
- giữ vị trí xy lanh khi cần thiết
Trong máy uốn CNC, van directional thường hoạt động kết hợp với servo valve hoặc proportional valve.

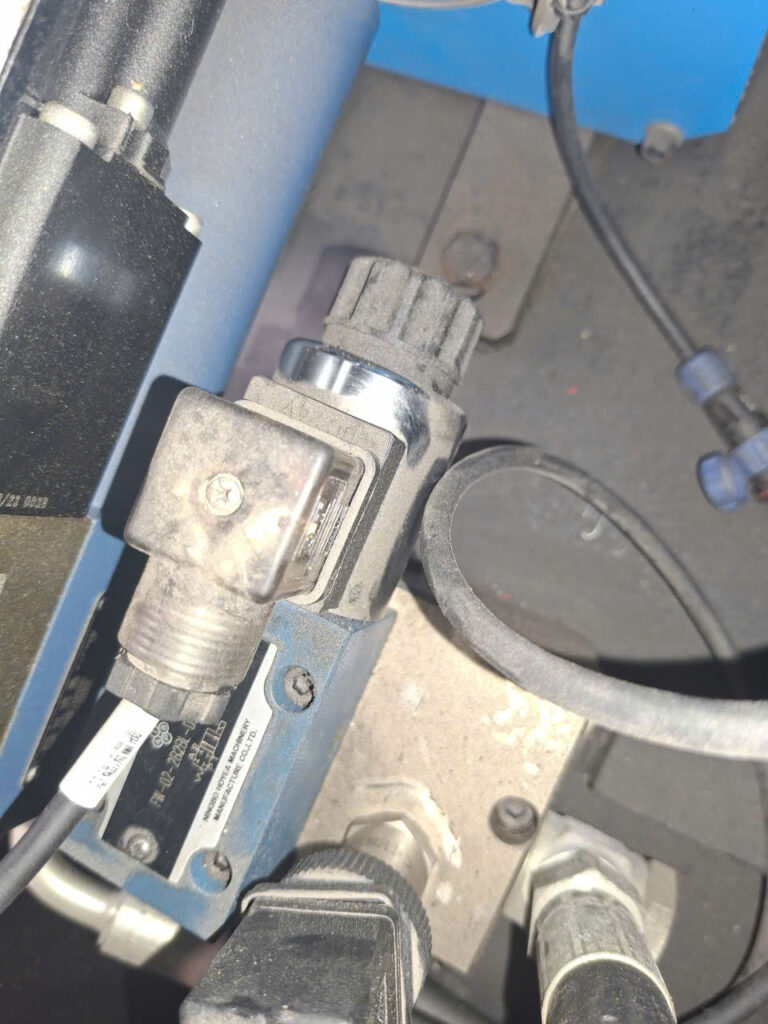

Van điều chỉnh lưu lượng dầu (Flow Control Valve)
Để tinh chỉnh tốc độ chuyển động của xy lanh, hệ thống còn có van tiết lưu lưu lượng.
Van này giúp:
- giới hạn lưu lượng dầu
- điều chỉnh tốc độ chuyển động
- ổn định hệ thống thủy lực
Trong một số máy, van này còn được dùng để điều chỉnh tốc độ hồi của xy lanh.
Cảm biến áp suất dầu trong hệ thủy lực
Để đảm bảo hệ thống hoạt động an toàn và chính xác, máy uốn CNC sử dụng cảm biến áp suất dầu (Pressure Sensor).

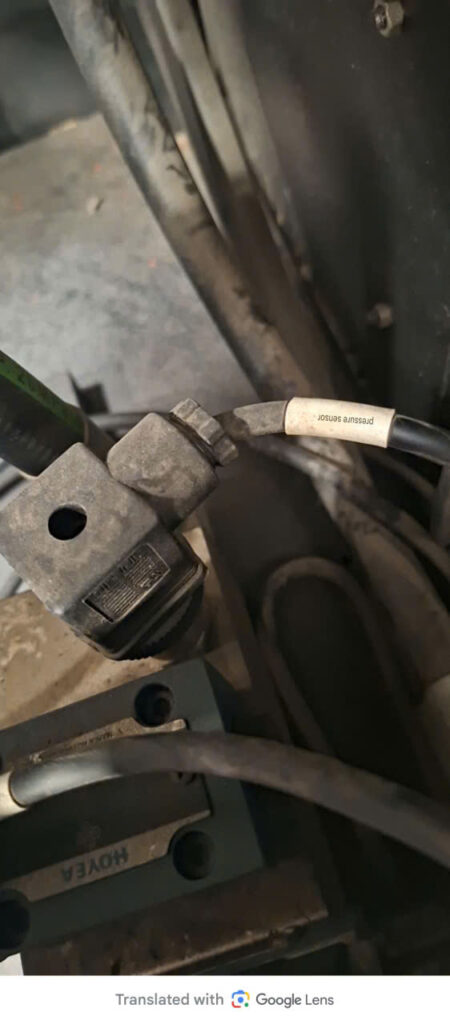

Ví dụ cảm biến áp suất trong hệ:
Cảm biến này gửi tín hiệu về hệ điều khiển để:
- giám sát áp suất hệ thống
- bảo vệ quá áp
- điều khiển lực ép
Tín hiệu phản hồi thường là:
- 0–10V
- 4–20mA
PLC hoặc CNC sẽ sử dụng tín hiệu này để điều chỉnh servo valve trong vòng điều khiển kín.

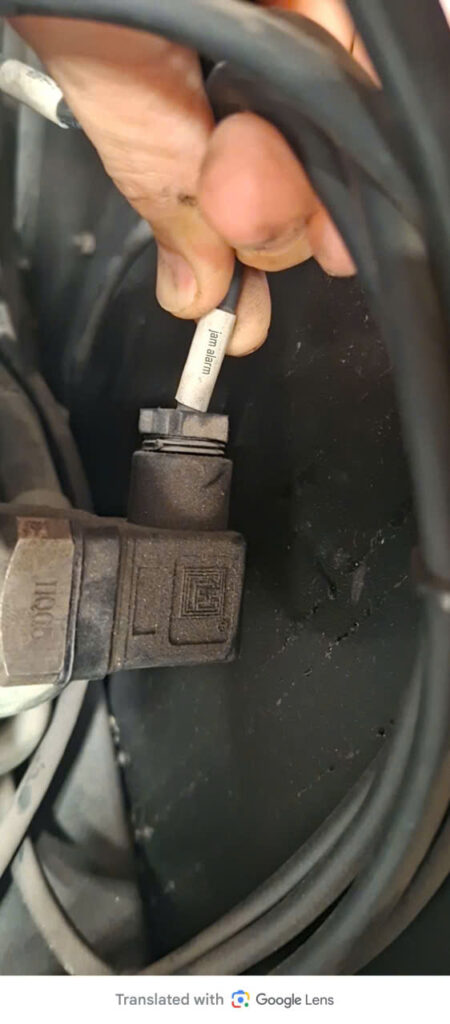

Tín hiệu giám sát và cảnh báo trong hệ thủy lực
Trong hệ thống còn có các tín hiệu cảnh báo và giám sát như:
- jam alarm
- pressure alarm
- flow monitoring
Các tín hiệu này giúp hệ thống:
- phát hiện kẹt cơ khí
- phát hiện quá tải
- bảo vệ thiết bị thủy lực

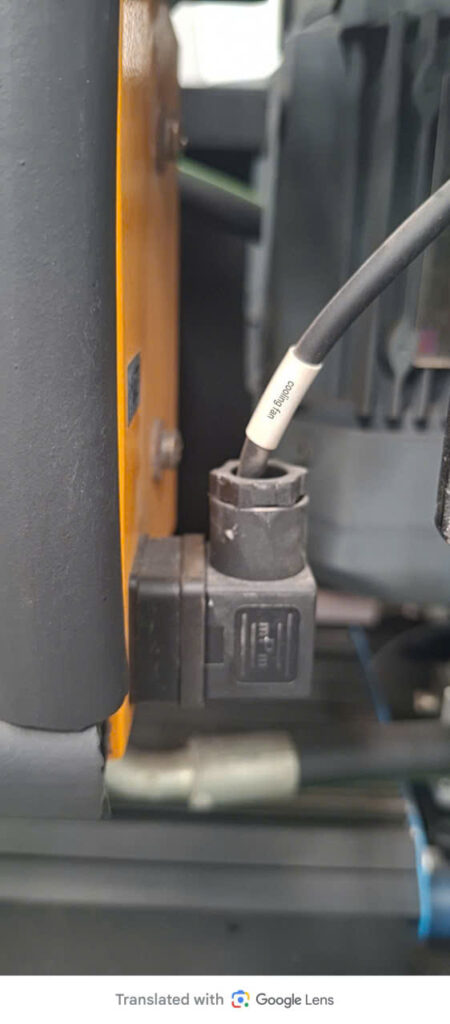

Hệ thống làm mát dầu thủy lực
Dầu thủy lực trong quá trình hoạt động sẽ sinh nhiệt. Vì vậy hệ thống có bộ làm mát dầu và quạt giải nhiệt.
Chức năng của hệ làm mát:
- giữ nhiệt độ dầu ổn định
- tăng tuổi thọ dầu
- bảo vệ bơm và van thủy lực
Thông thường nhiệt độ dầu nên giữ trong khoảng:
- 35°C – 55°C
Nguyên lý điều khiển thủy lực trong máy uốn CNC
Nguyên lý hoạt động cơ bản của hệ điều khiển thủy lực như sau:
- CNC gửi tín hiệu điều khiển analog đến servo/proportional valve
- Van điều chỉnh lưu lượng và hướng dòng dầu
- Dầu thủy lực đi vào xy lanh thủy lực
- Xy lanh tạo lực ép để uốn vật liệu
- Cảm biến áp suất gửi feedback về PLC/CNC
- Bộ điều khiển điều chỉnh lại valve để đạt lực mong muốn
Đây chính là hệ điều khiển vòng kín (closed loop hydraulic control).
Mạch điều khiển servo valve tham khảo
Ưu điểm của hệ thủy lực servo trên máy uốn CNC
So với hệ thủy lực truyền thống, hệ servo hydraulic có nhiều ưu điểm:
Độ chính xác cao
Điều khiển chính xác lực uốn và vị trí.
Tiết kiệm điện năng
Servo pump chỉ hoạt động khi cần thiết.
Giảm nhiệt dầu
Hệ thống ít sinh nhiệt hơn.
Độ ổn định cao
Áp suất và lưu lượng được điều khiển chính xác.
Kết luận
Hệ điều khiển thủy lực của máy uốn CNC là sự kết hợp giữa:
- servo pump
- proportional / servo valve
- directional valve
- flow control valve
- pressure sensor
- hệ làm mát dầu
Nhờ cấu trúc điều khiển này, máy uốn CNC có thể điều khiển lực uốn lớn với độ chính xác cao, đảm bảo chất lượng sản phẩm và độ ổn định trong sản xuất công nghiệp.
