Transfer Settings trong Control Panel của HMI Siemens Comfort Panel
Transfer Settings trong Control Panel của HMI Siemens Comfort Panel là khu vực cấu hình kênh truyền dữ liệu để nạp (download), cập nhật, khôi phục project và kết nối truyền thông với PLC, PC, SCADA.
Thiết lập đúng Transfer Settings giúp:
- Nạp chương trình nhanh và ổn định
- Giảm lỗi kết nối
- Hỗ trợ đa chuẩn truyền thông
- Tăng độ linh hoạt khi commissioning hệ thống
Vai trò của Transfer Settings trong hệ thống HMI – PLC – SCADA
Transfer Settings đóng vai trò cầu nối truyền thông giữa:
- Máy tính kỹ sư ↔ HMI
- PLC ↔ HMI
- USB / SD Card ↔ HMI
- SCADA ↔ HMI
Ứng dụng phổ biến:
- Nạp project không cần laptop
- Cập nhật chương trình qua mạng LAN
- Nạp chương trình qua MPI / PROFIBUS
- Backup / Restore hệ thống
Tổng quan các nhóm cấu hình trong Transfer Settings
Dựa trên các hình ảnh thực tế, Transfer Settings gồm 3 nhóm chính:
- General – Cấu hình chế độ truyền
- Directories – Cấu hình thư mục project & runtime
- Transfer Channel – Chọn kênh truyền thông:
- PN/IE (Profinet / Ethernet)
- MPI
- PROFIBUS
General – Cấu hình chế độ Transfer
Các chế độ Transfer
Off
→ Tắt hoàn toàn khả năng nạp chương trình.
Manual
→ Chỉ cho phép nạp khi người dùng chủ động kích hoạt.
Automatic
→ Cho phép HMI tự động nhận project khi phát hiện có kết nối từ TIA Portal hoặc USB.
👉 Khuyến nghị: Chọn Automatic trong quá trình commissioning & bảo trì.
Digital Signatures – Xác thực chữ ký số
Validate Signatures giúp:
- Kiểm tra chữ ký số project
- Ngăn chặn nạp chương trình không hợp lệ
- Tăng bảo mật hệ thống
Ứng dụng:
- Dự án nhà máy lớn
- Hệ thống yêu cầu bảo mật cao
- Dây chuyền sản xuất chuẩn công nghiệp
Directories – Cấu hình đường dẫn project & runtime
Project File
Đường dẫn lưu project runtime trên bộ nhớ trong HMI:
\Flash\Simatic\
Autostart Application
Xác định chương trình tự khởi động khi bật nguồn HMI:
\Flash\Simatic\HmiRTm.exe
Kết hợp Wait time (giây):
- Cho phép delay trước khi runtime chạy
- Tránh lỗi khởi động nhanh

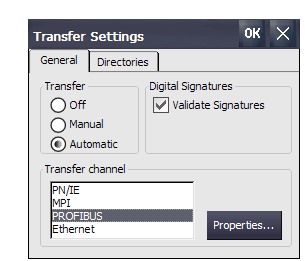

Transfer Channel – Chọn kênh truyền thông
Transfer Settings cho phép lựa chọn 4 chuẩn truyền thông chính:
- PN/IE (Ethernet – Profinet)
- MPI
- PROFIBUS
- Ethernet
PN/IE – Ethernet / Profinet Transfer
Ứng dụng
- Nạp project từ TIA Portal
- Kết nối PLC S7-1200 / S7-1500
- SCADA
- Mạng LAN công nghiệp
Cấu hình IP cho PN_X1 & PN_X3
Mỗi HMI Comfort thường có 2 cổng Ethernet độc lập:
- PN_X1
- PN_X3
Cho phép:
- Tách mạng điều khiển & mạng IT
- Phân luồng dữ liệu

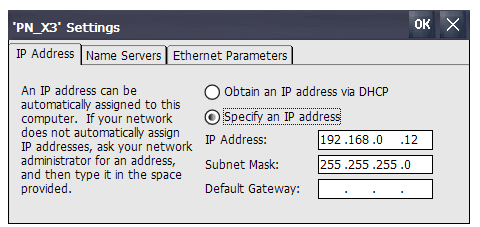

Thiết lập IP Address
Có 2 chế độ:
Obtain IP via DHCP
→ Nhận IP tự động từ router / switch Layer 3.
Specify an IP address
→ Gán IP tĩnh (khuyến nghị cho công nghiệp):
Ví dụ:
IP: 192.168.2.12
Subnet: 255.255.255.0
Gateway: 192.168.2.1
Name Servers (DNS / WINS)
Dùng khi:
- Kết nối server nội bộ
- Truy cập web
- Kết nối cloud
Ethernet Parameters
Cho phép:
- Cấu hình tốc độ cổng mạng
- Auto-negotiation
- Tối ưu truyền thông

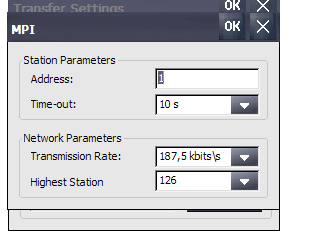

MPI – Transfer qua chuẩn MPI truyền thống
Khi nào dùng MPI?
- PLC S7-300 / S7-400 cũ
- Hệ thống legacy
- Không có Ethernet
Thông số quan trọng
- Station Address
- Transmission Rate: 187.5 kbps
- Highest Station Address: 126
Ưu điểm & hạn chế
Ưu điểm:
- Ổn định
- Tương thích thiết bị cũ
Hạn chế:
- Tốc độ thấp
- Không phù hợp project lớn
PROFIBUS – Transfer qua mạng bus công nghiệp
Ứng dụng
- PLC S7-300 / S7-400
- Mạng PROFIBUS DP
Thông số chính
- Station Address
- Transmission Rate: 1.5 Mbps
- Highest Station Address: 126
- Profile: DP / Standard / Universal

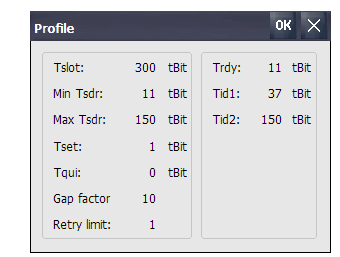

Bus Parameters – Thông số timing bus
Gồm:
- Slot Time
- Tidy
- Tqui
- Retry limit
- Gap factor
Các thông số này ảnh hưởng trực tiếp tới:
- Độ ổn định bus
- Khả năng chịu nhiễu
- Tốc độ truyền dữ liệu
So sánh nhanh các kênh Transfer
| Kênh | Tốc độ | Ứng dụng |
|---|---|---|
| PN/IE | Rất cao | Chuẩn công nghiệp hiện đại |
| Ethernet | Cao | Mạng IT / SCADA |
| PROFIBUS | Trung bình | PLC thế hệ cũ |
| MPI | Thấp | Hệ thống legacy |
Ứng dụng thực tế của Transfer Settings
Nạp chương trình không cần laptop
- Xuất project từ TIA Portal → USB → HMI
- Chọn Transfer: Automatic
- Load project từ USB
Nạp project từ xa qua mạng LAN
- Kết nối Ethernet
- Dùng TIA Portal download trực tiếp
Backup & Restore nhanh tại hiện trường
- Kết hợp Transfer Settings + USB
- Phục hồi HMI trong vài phút
Các lỗi thường gặp & cách xử lý
Không nạp được project
Nguyên nhân:
- Sai IP
- Sai Transfer Channel
- Transfer đang OFF
Khắc phục:
- Kiểm tra PN_X1 / PN_X3
- Set Transfer = Automatic
Nạp rất chậm
Nguyên nhân:
- Dùng MPI / PROFIBUS
- Tốc độ bus thấp
Giải pháp:
- Chuyển sang Ethernet
Kết luận
Transfer Settings là trung tâm điều phối toàn bộ hoạt động truyền dữ liệu của HMI Siemens Comfort Panel.
Thiết lập đúng giúp:
- Nạp chương trình nhanh
- Kết nối ổn định
- Bảo trì dễ dàng
- Tăng tuổi thọ hệ thống
Sai cấu hình có thể gây:
- Mất kết nối PLC
- Không download được project
- Treo HMI
- Downtime dây chuyền
